Описание

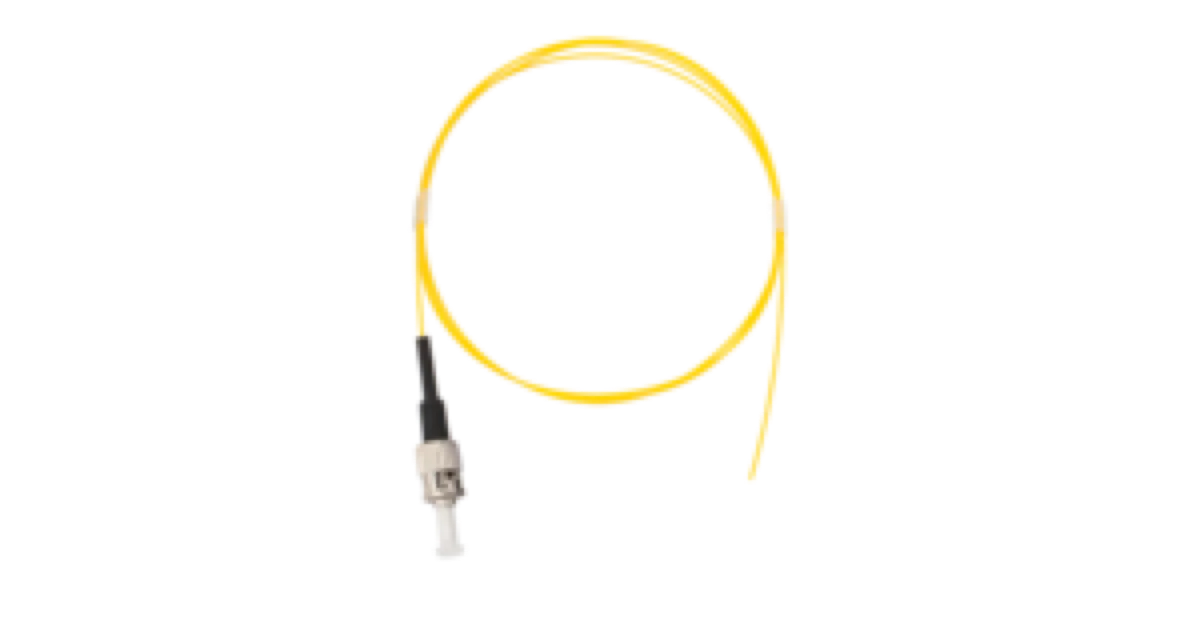

Оптические монтажные шнуры (пиг-тейлы) служат для оконцевания оптоволоконных кабелей разъемами посредствам приваривания к ним готового отрезка кабеля заранее оконцованного коннектором в заводских уловиях. Такие шнуры изготавливаются из кабелей диаметром 0,9 мм и, соответственно, имеют разъем лишь с одной стороны. Монтажные шнуры могут быть как одномодовыми (желтая оболочка), так и многомодовыми (оранжевая оболочка).
Монтажные шнуры могут быть и неразрезанными, оконцованными с обеих сторон. От обычных соединительных шнуров их отличает меньший диаметр наружной оболочки и, следовательно, большая гибкость (но и большая хрупкость). Неразрезанные шнуры позволяют при необходимости измерить оптические характеристики перед монтажом. После измерений шнур разрезается пополам, тем самым образуя два стандартных монтажных шнура.
Характеристики
- Материал внешней оболочки
- LSZH-компаунд
- Диапазоны температур, °C
- Хранение от -20 до +65 °C. Эксплуатация от -5 до +65 °C
- Гарантия
- 1 год
- Упаковка
- Полиэтиленовый пакет
- Тип оптического волокна
- Одномодовое волокно 9/125 (Single Mode)
- Класс волокна
- OS2 / G.652.D
- Тип коммутационного шнура
- Монтажный
- Коннекторы / полировка
- ST/UPC
- Диаметр внешней оболочки, мм
- 0,9
- Цвет внешней оболочки
- Желтый
- Вносимые потери, dB
- ≤ 0,3 дБ
- Возвратные потери, dB
- ≥ 50 дБ
- Монтажный шнур
- 2
