Описание

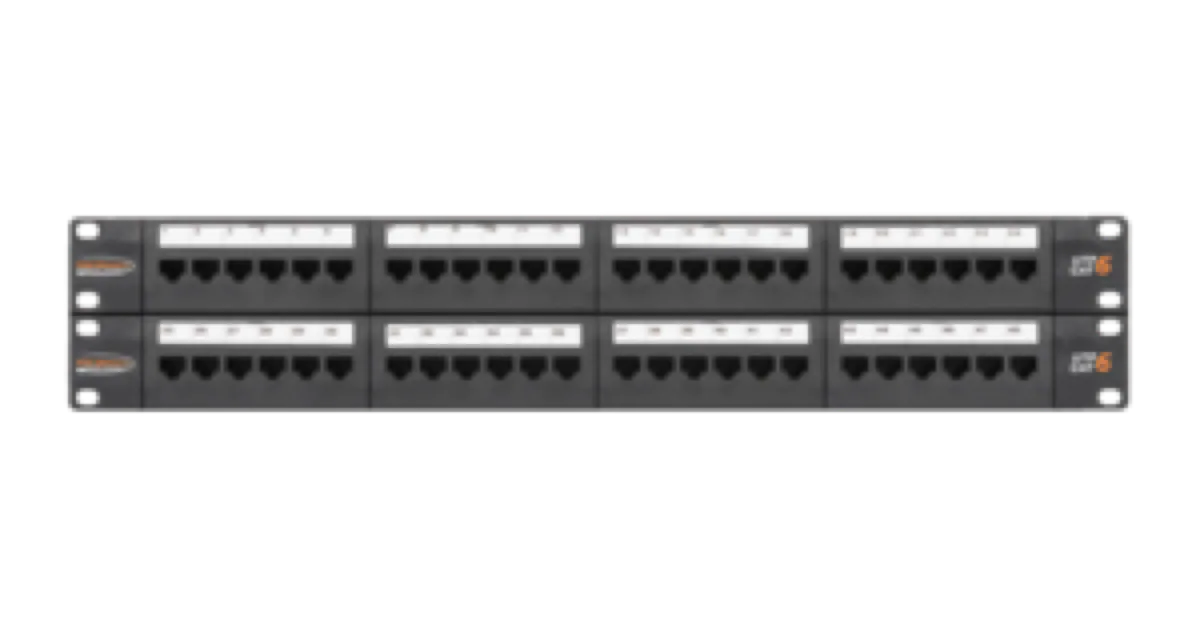

Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров. Неэкранированные патч-панели NIKOMAX выполнены в черном цвете и предназначены для монтажа в 19” шкаф или стойку. Панели NMC-RP48UE2-2U-BK имеют стандартную высоту в 2U и вмещает 48 портов RJ45/8P8C. С тыльной стороны патч-панелей размещены контакты 110 типа с цветной маркировкой по двум стандартам: T568 А и B. Особый дизайн контактов также позволяет использовать для заделки кабелей ножи типа KRONE. Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки.
В комплекты патч-панелей входят удобные съемные органайзеры для разводки входящих кабелей.
Характеристики
- Категория
- 6
- Полоса пропускания, МГц
- 250
- Исполнение
- Неэкранированное
- Соответствие стандартам
- Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
- Поддерживаемые приложения
- 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
- Диапазоны температур, °C
- Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
- Индивидуальная упаковка
- Картонная каробка
- Гарантия
- 5 лет - расширенная; 25 лет - в составе сертифицированной СКС NIKOMAX
- Количество портов
- 48
- Высота, U
- 2
- Тип разъёмов
- RJ45/8P8C
- Материал контактов в разъёме
- Фосфористая бронза
- Материал покрытия контактов
- Олово (100 мкд)
- Материал покрытия контактов
- Золото (50 мкд) поверх никеля (100 мкд)
- Количество переподключений шнуров
- Не менее 750-ти
- Тип IDC контактов (заделка)
- 110, совместимый с KRONE
- Схема разводки
- T568A/B
- Материал IDC контактов
- Фосфористая бронза
- Материал пластика
- Высокопрочный, негорючий, соответствует UL94V-0
- Маркировка
- Все порты пронумерованы, имеются дополнительные маркировочные площадки
- Монтаж
- Шкаф или стойка 19"
- Материал несущей конструкции
- Сталь 1,5 мм
- Цвет
- Черный
- Сопротивление изоляции (500) В, MΩ*км
- Не менее 500 МОм (при постоянном напряжении 100 В)
- Предельно выдерживаемая нагрузка
- До 1000 В, 60 Гц в течение 1 минуты
- Контактное сопротивление, мкОм
- Не более 20
- Контактное сопротивление, мкОм
- Не более 2,5
- Допустимый диаметр проводников
- ~24-22 AWG (0,50-0,65 мм)
- Глубина в стойке, без/с органайзером, мм
- 30/80
- Патч-панель
- 1
- Кабельный органайзер
- 2
- Стяжка нейлоновая
- 48
- Винт-Шайба-Гайка
- 8
- Инструкция по монтажу
- 1
