Описание
Коммутационные панели (патч-панели) предназначены для разделки в них кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами.

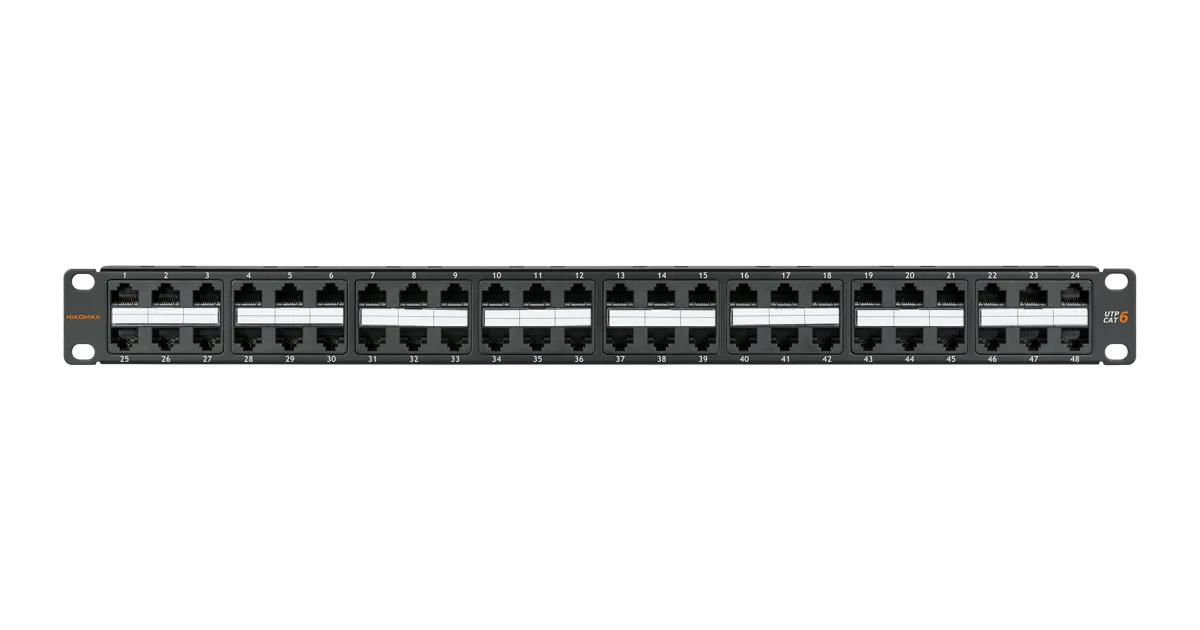

Патч-панель высокой плотности NMC-RP48UE2-1U-BK выполнена в неэкранированном корпусе и предназначена для монтажа в 19" шкафы или стойки. Данная панель вмещает 48 портов RJ45/8P8C при высоте в 1U. Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа. С тыльной стороны патч-панелей размещены контакты 110 типа с цветной маркировкой по двум стандартам: T568А и T568 B. Особый дизайн контактов также позволяет использовать для заделки кабелей ножи типа KRONE. Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки. Для защиты кабельных соединений и IDC контактов в комплект входят защитные крышки. Предусмотрен съемный органайзер для надежного закрепления кабелей.
Характеристики
- Категория
- 6
- Полоса пропускания, МГц
- 250
- Высота, U
- 1
- Количество портов
- 48
- Тип разъёмов
- RJ45/8P8C
- Диаметр проводников, AWG
- ~24-22 AWG (0,50-0,65 мм)
- Исполнение
- Неэкранированное
- Способ заделки кабеля
- Горизонтальный
- Материал контактов в разъёме
- Фосфористая бронза
- Материал покрытия контактов
- Золото (50 мкд) поверх никеля (100 мкд)
- Материал покрытия контактов
- Олово (100 мкд)
- Количество переподключений шнуров
- Не менее 750-ти
- Тип IDC контактов (заделка)
- 110/KRONE
- Схема разводки
- T568A/B
- Материал IDC контактов
- Фосфористая бронза
- Монтаж
- Шкаф или стойка 19"
- Глубина в стойке, мм
- 123
- Материал несущей конструкции
- Сталь 1,5 мм
- Цвет
- Черный
- Сопротивление изоляции (500) В, MΩ*км
- не менее 500
- Предельно выдерживаемая нагрузка
- До 1000 В, 60 Гц в течение 1 минуты
- Контактное сопротивление, мкОм
- не более 20
- Контактное сопротивление, мкОм
- не более 2,5
- Диапазоны температур, °C
- Хранение от -40 до +70 °C. Эксплуатация от -10 до +60 °C
- Поддерживаемые приложения
- 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (55M for Cat. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
- Соответствие стандартам
- Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
- Упаковка
- Индивидуальная - картонная коробка
- Гарантия
- 5 лет - расширенная; 25 лет - в составе сертифицированной СКС NIKOMAX
