Описание
Коммутационные панели (патч-панели) предназначены для разделки в них кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами.

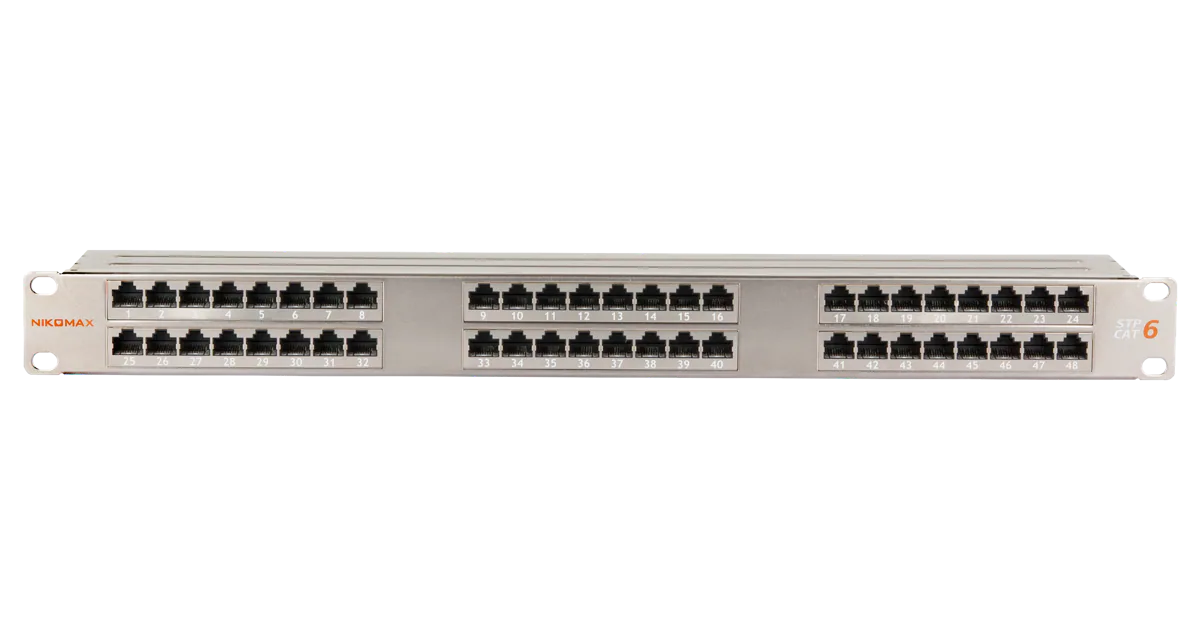

Патч-панель NIKOMAX NMC-RP48SE2-HR-1U-MT выполнена в стальном, полностью экранированном корпусе и предназначена для монтажа в 19" шкафы или стойки. Данная панель вмещает 48 портов RJ45/8P8C при высоте в 1U. Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа. Универсальные IDC контакты 110/KRONE расположены с тыльной стороны панели, на горизонтальной подложке. Разводка кабелей на патч-панели производится по двум стандартам: Т568 A и B.
Экраны кабелей заземляются на винтовые клеммы. Предусмотрен 9 -й заземляющий IDC - контакт специально под дренажный проводник кабеля. Для лучшего экранирования от электромагнитных помех и улучшения связи с неокрашенными направляющими шкафа, стальные корпуса панелей гальванизированны никелем. Предусмотрен встроенный органайзер для надежного закрепления кабелей.
Характеристики
- Категория
- 6
- Полоса пропускания, МГц
- 250
- Соответствие стандартам
- Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
- Поддерживаемые приложения
- 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (55M for Cat. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
- Диапазоны температур, °C
- Хранение от -40 до +70 °C. Эксплуатация от -10 до +60 °C
- Индивидуальная упаковка
- Картонная каробка
- Гарантия
- 5 лет - расширенная; 25 лет - в составе сертифицированной СКС NIKOMAX
- Количество портов
- 48
- Высота, U
- 1
- Тип разъёмов
- RJ45/8P8C
- Материал контактов в разъёме
- Фосфористая бронза
- Материал покрытия контактов
- Золото (50 мкд) поверх никеля (100 мкд)
- Материал покрытия контактов
- Олово (100 мкд)
- Количество переподключений шнуров
- Не менее 750-ти
- Тип IDC контактов (заделка)
- 110/KRONE
- Схема разводки
- T568A/B
- Материал IDC контактов
- Фосфористая бронза
- Монтаж
- Шкаф или стойка 19"
- Глубина в стойке, мм
- 123
- Материал несущей конструкции
- Сталь 1,5 мм
- Цвет
- Металлик (никель)
- Сопротивление изоляции (500) В, MΩ*км
- Не менее 500 МОм
- Предельно выдерживаемая нагрузка
- До 1000 В, 60 Гц в течение 1 минуты
- Контактное сопротивление, мкОм
- Не более 20
- Контактное сопротивление, мкОм
- Не более 2,5
- Допустимый диаметр проводников
- ~24-22 AWG (0,50-0,65 мм)
- Способ заделки кабеля
- Вертикальный
