Описание
Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров.

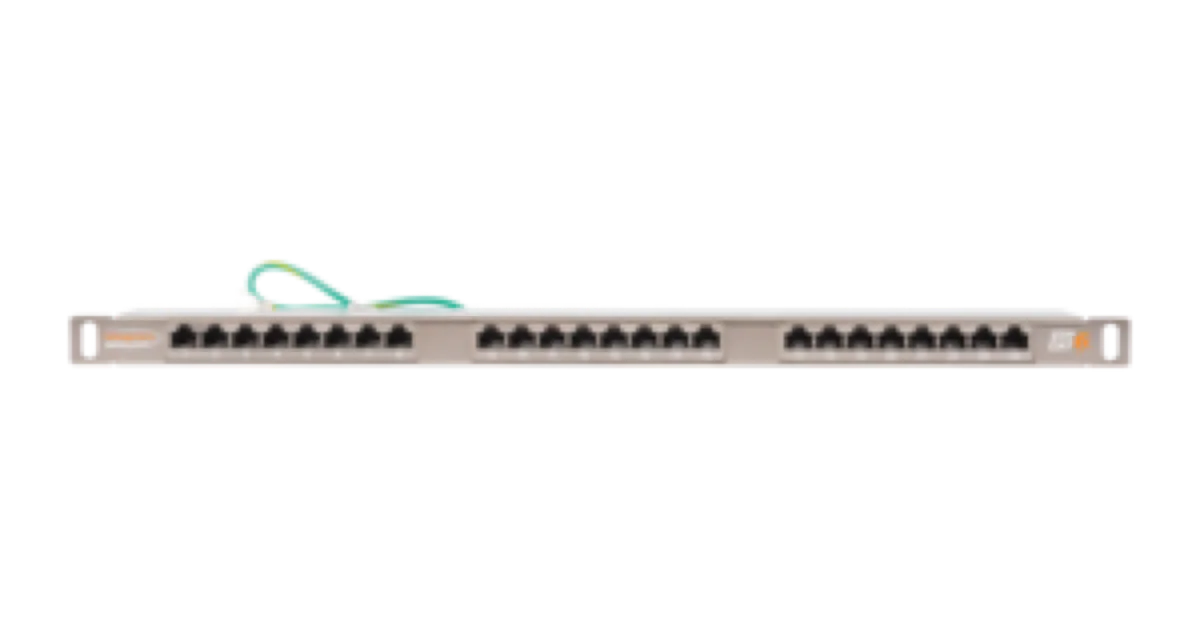

Панели высокой плотности NMC-RP24SE2-HU-MT (кат.6) выполнены в стальных, полностью экранированных корпусах и предназначены для монтажа в 19” шкафы или стойки. Данные панели вмещают по 24 порта RJ45/8P8C при высоте всего 0,5U. Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа. Универсальные IDC контакты 110/KRONE расположены с тыльной стороны панелей, на горизонтальной подложке. Разводка кабелей на патч-панелях производится по двум стандартам: T568 А и B.
Экраны кабелей попарно заземляются на винтовые клеммы. Предусмотрен 9-й заземляющий IDC-контакт - специально под дренажный проводник кабеля. С обеих сторон печатных плат имеются общие шины заземления. Для лучшего экранирования от электромагнитных помех и улучшения связи с неокрашенными направляющими шкафа, стальные корпуса панелей гальванизированы никелем. Предусмотрен встроенный органайзер для надежного закрепления кабелей.
Характеристики
- Категория
- 6
- Полоса пропускания, МГц
- 250
- Диаметр проводников, AWG
- ~24-22 AWG (0,50-0,65 мм)
- Исполнение
- Полностью экранированное
- Соответствие стандартам
- Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
- Поддерживаемые приложения
- 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
- Диапазоны температур, °C
- Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
- Индивидуальная упаковка
- Картонная каробка
- Гарантия
- 5 лет - расширенная; 25 лет - в составе сертифицированной СКС NIKOMAX
- Количество портов
- 24
- Высота, U
- 0,5
- Тип разъёмов
- RJ45/8P8C
- Материал контактов в разъёме
- Фосфористая бронза
- Материал покрытия контактов
- Золото (50 мкд) поверх никеля (100 мкд)
- Материал покрытия контактов
- Олово (100 мкд)
- Количество переподключений шнуров
- Не менее 750-ти
- Тип IDC контактов (заделка)
- 110/KRONE
- Схема разводки
- T568A/B
- Материал IDC контактов
- Фосфористая бронза
- Материал пластика
- Высокопрочный, негорючий, соответствует UL94V-0
- Маркировка
- Все порты пронумерованы, имеются дополнительные маркировочные площадки
- Монтаж
- Шкаф или стойка 19"
- Глубина в стойке, мм
- 100
- Материал несущей конструкции
- Никелированная сталь: корпус-1,5 мм; крышка-1 мм
- Цвет
- Металлик (никель)
- Сопротивление изоляции (500) В, MΩ*км
- Не менее 500 МОм (при постоянном напряжении 100 В)
- Предельно выдерживаемая нагрузка
- До 1000 В, 60 Гц в течение 1 минуты
- Контактное сопротивление, мкОм
- Не более 20
- Контактное сопротивление, мкОм
- Не более 2,5
- Патч-панель
- 1
- Стяжка нейлоновая
- 24
- Провод заземления
- 1
- Винт-Шайба-Гайка
- 4
- Инструкция по монтажу
- 1
