Описание
Разъемы (коннектор) RJ45/8P8C предназначены для оконцевания одножильных и многожильных (патч-кордовых) кабелей при производстве коммутационных шнуров (патч-кордов), а также в ряде случаев при прокладке стационарных кабелей связи, для подключения камер видеонаблюдения и т.д.
Самозажимные экранированные коннекторы NIKOMAX спроектированы специально для использования с высокоскоростными стационарными кабелями и обеспечивают первоклассные передаточные характеристики. Коннектор может быть использован для стекирования серверного оборудования, рабочих станций, подключения различного специализированного промышленного оборудования и камер видеонаблюдения.

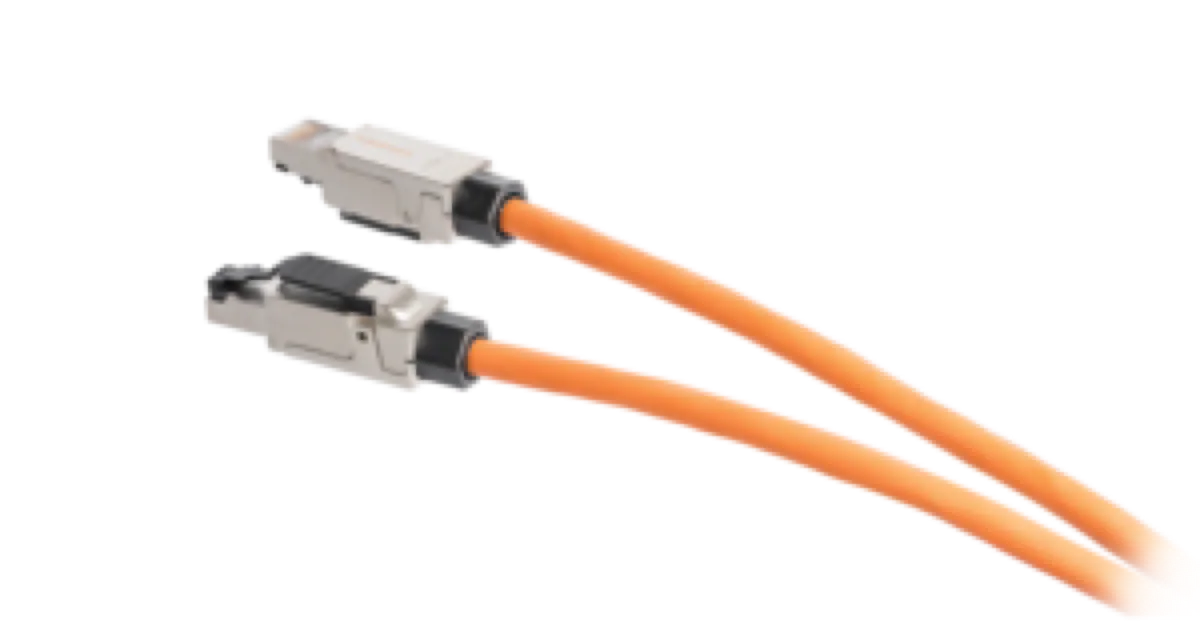

Коннектор NMC-RJ88SA2-NT-MT (кат.6A) выполнен в литом, полностью экранированном корпусе из цинк-алюминиевого сплава. Он состоит из центральной вставки с коннектором RJ45 и платой с IDC контактами, собственно корпуса, разделенного на две половины и хвостовика. Экран кабеля заземляется на подпружиненный контакт в задней части корпуса, обеспечивая полный электрический контакт и дополнительно зажимается хвостовиком, для надежного закрепления кабеля за оболочку. Поддерживаемая толщина по внешней оболочке - 6-8 мм.
Конструкция коннектора позволяет легко обжимать кабели без какого-либо специализированного инструмента, понадобятся только бокорезы для аккуратного откусывания излишек проводов.Поставляются поштучно, в индивидуальном полиэтиленовом пакете с перфорацией - подобно коммутационным модулям.
Характеристики
- Категория
- 6A
- Полоса пропускания, МГц
- 500
- Исполнение
- Полностью экранированное
- Соответствие стандартам
- Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
- Поддерживаемые приложения
- 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
- Диапазоны температур, °C
- Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
- Гарантия
- 1 год
- Материал покрытия контактов
- Золото, 50 микродюймов
- Материал покрытия контактов
- Олово (100 мкд)
- Количество переподключений шнуров
- Не менее 750-ти
- Тип IDC контактов (заделка)
- Самозажимные
- Схема разводки
- T568A/B
- Материал IDC контактов
- Фосфористая бронза
- Цвет
- Металлик (никель)
- Сопротивление изоляции (500) В, MΩ*км
- Не менее 500 МОм (при постоянном напряжении 100 В)
- Предельно выдерживаемая нагрузка
- До 1000 В, 60 Гц в течение 1 минуты
- Допустимый диаметр проводников
- ~24-23 AWG (0,500-0,585 мм)
- Допустимый диаметр изоляции проводников, мм
- 1,6
- Материал корпуса
- Цинк-алюминиевый сплав
- Габариты (ШхВхГ), мм
- 55,3x15,0x13,8
- Упаковка
- Индивидуальная - Полиэтиленовый пакет
- Поддерживаемый диаметр кабелей, мм
- 6-8 мм
- Тип конектора
- RJ45/8P8C
- Материал контактов
- Фосфористая бронза
- Коннектор
- 1
