Описание
Кассетные модули предназначены исключительно для монтажа в кассетную панель NIKOMAX NMC-RP08BLANK-CJ-1U-MT.

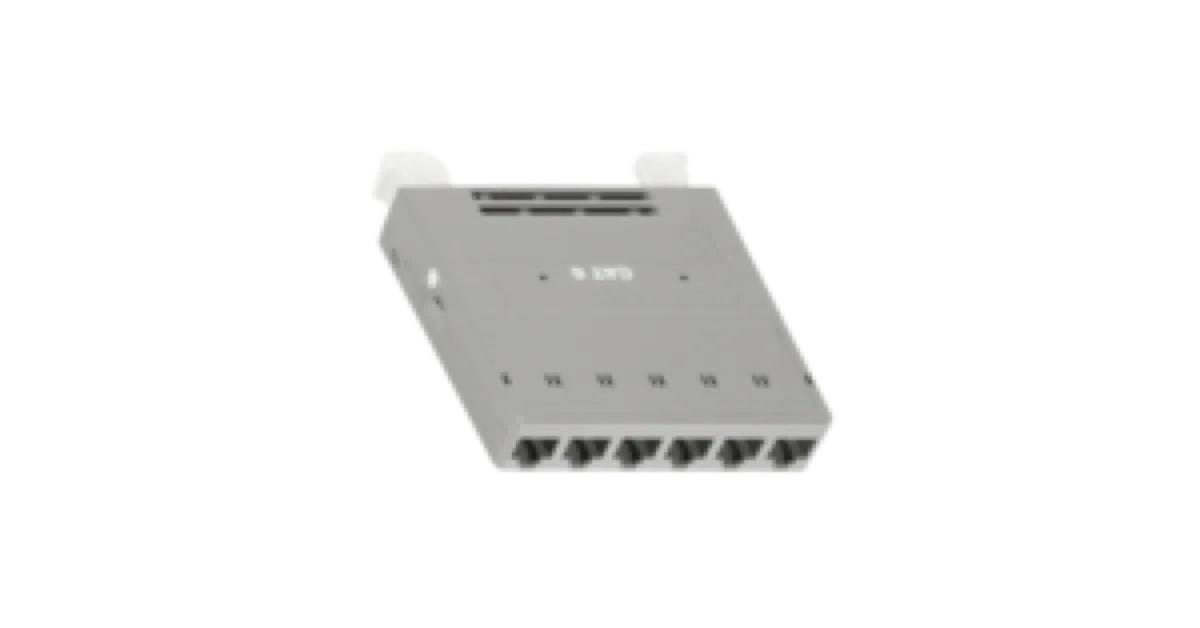

Кассета NMC-CJ06UE2-1S-GY (Кат.6) выполнена из прочного, качественного пластика и вмещает 6 портов RJ45/8P8C. Универсальные IDC контакты 110/KRONE расположены внутри кассеты, на горизонтальной подложке. Разводка кабелей производится по двум стандартам: T568 А и B.
Характеристики
- Категория
- 6
- Полоса пропускания, МГц
- 250
- Исполнение
- Неэкранированное
- Количество портов
- 6
- Допустимый диаметр проводников
- ~24-22 AWG (0,50-0,65 мм)
- Тип разъёмов
- RJ45/8P8C
- Материал контактов в разъёме
- Фосфористая бронза
- Материал покрытия контактов
- Золото (50 мкд) поверх никеля (100 мкд)
- Материал покрытия контактов
- Олово (100 мкд)
- Количество переподключений шнуров
- Не менее 750-ти
- Тип IDC контактов (заделка)
- 110/KRONE
- Схема разводки
- T568A/B
- Материал IDC контактов
- Фосфористая бронза
- Маркировка
- Отсутствует. Выполняется на наклейках (в комплекте кассетной панелью)
- Материал корпуса
- Негорючий АБС пластик, соответствует UL94V-0
- Монтаж
- Кассетная панель NIKOMAX, серии CJ
- Цвет
- Серый
- Сопротивление изоляции (500) В, MΩ*км
- Не менее 500 МОм (при постоянном напряжении 100 В)
- Предельно выдерживаемая нагрузка
- До 1000 В, 60 Гц в течение 1 минуты
- Контактное сопротивление, мкОм
- Не более 20
- Контактное сопротивление, мкОм
- Не более 2,5
- Соответствие стандартам
- Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
- Поддерживаемые приложения
- 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
- Диапазоны температур, °C
- Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
- Индивидуальная упаковка
- Картонная каробка
- Гарантия
- 5 лет - расширенная; 25 лет - в составе сертифицированной СКС NIKOMAX
- Кассета с крышкой
- 1
- Инструкция по монтажу
- 1
