Описание
Кабели 9-й серии по праву являются флагманами модельного ряда и подходят для СКС
любой категории сложности. Производятся
из лучших материалов, доступных на рынке.
Высочайшее качество изготовления гарантирует превосходство характеристик над
самыми жесткими мировыми стандартами.
Линейка кабелей 9-й серии включает в себя
широкий ассортимент экранированных
и неэкранированных четырехпарных кабелей
категорий 5e, 6 и 6A и 8 для внутренней прокладки. Все кабели 9-й серии поставляются
на барабанах, обеспечивающих сохранность
при транспортировке, постоянство характеристик и удобство работы при монтаже.
Надежность кабелей NIKOMAX 9-й серии подкрепляется 15-летней компонентной гарантией. А сертифицированная СКС NIKOMAX
получает системную поддержку на 25 лет

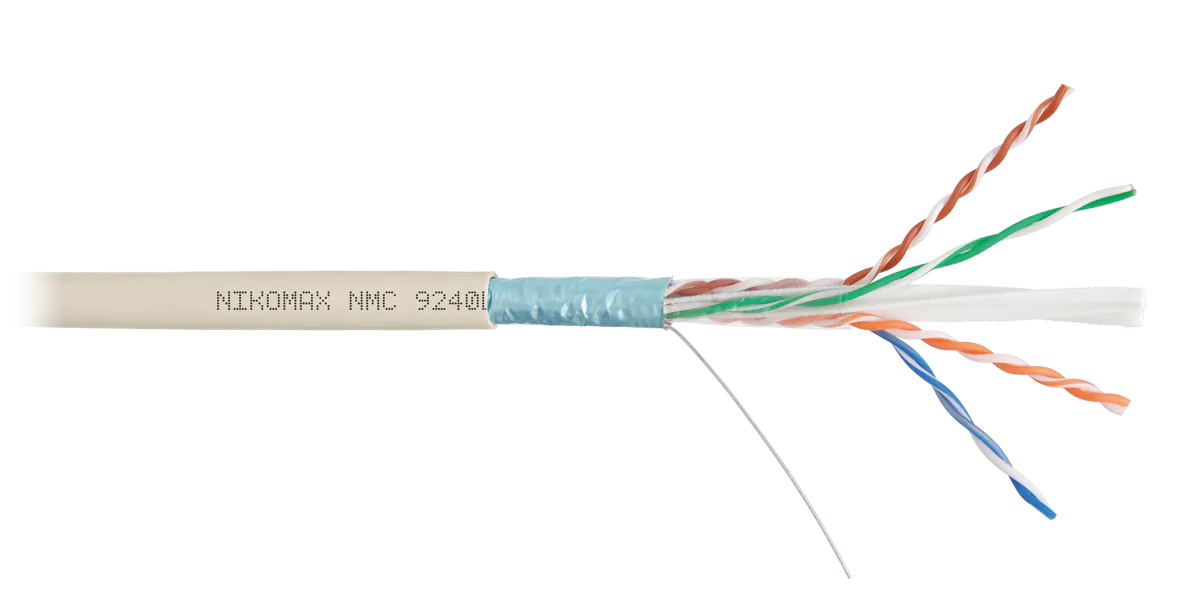

Кабель NMC 9240L-IY выполнен в экранированном исполнении F/UTP, соответствует категории 6 и предназначен для внутренней прокладки. Внешняя оболочка выполнена из не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения, полимерного материала в исполнении нг(A)-LSLTx.
Характеристики
- Категория
- 6
- Полоса пропускания, МГц
- 250
- Тип
- F/UTP
- Количество пар
- 4
- Тип проводников
- Одножильный
- Диаметр проводников, AWG
- 23 AWG (0,57 ± 0,01)
- Диаметр дренажного провода, мм
- 26 AWG (0,40)
- Толщина изоляции проводников, мм
- 0,25 ± 0,02
- Внешний диаметр изоляции проводников, мм
- 1,12 ± 0,05
- Применение
- Для внутренней прокладки
- Толщина оболочки, мм
- 0,55 ± 0,05
- Внешний диаметр оболочки, мм
- 7,4 ± 0,3
- Цвет оболочки
- Оранжевый
- Разрывная нить
- Есть
- Сепаратор
- Есть
- Материал проводников
- Электротехническая медь
- Материал изоляции проводников
- Полиэтилен высокой плотности (HDPE)
- Материал внешней оболочки
- Полимерный материал
- Материал защитной пленки
- Полиэстер
- Материал дренажного провода
- Луженая медь
- Материал общего экрана
- Полиэфирная алюминиевая фольга (100% площадь покрытия)
- Диапазон частот, МГц
- 1-250
- Волновое сопротивление, Ом
- 100 ± 15
- Погонное сопротивление (DC), Ом/км
- ≤ 93,8
- Номинальное напряжение (В)
- 50
- Скорость распространения сигнала (NVP)
- 0,69 ± 0,1
- Сопротивление изоляции (500) В, MΩ*км
- ≥ 5000
- Электрическая прочность диэлектрика, кВ/мин
- 1
- Емкостная асимметрия, пФ/км
- ≤ 1600
- Взаимная емкость, нФ/км
- ≤ 56
- Омическая асимметрия
- ≤ 5%
- Затухание сигнала, дБ
- ≥ 33
- Разброс задержки распространения, нс/100м
- ≤ 45
- Погонная масса, кг/км
- 54,8 ± 0,5
- Радиус изгиба при прокладке
- Не менее 8-ми диаметров кабеля
- Радиус изгиба при эксплуатации
- Не менее 8-ми диаметров кабеля
- Допустимое растягивающее усилие, H
- Не более 110
- Диапазон температур хранения, °C
- От -20 до +60
- Диапазон температур прокладки, °C
- От 0 до +50
- Диапазон температур эксплуатации, °C
- От -20 до +60
- Поддерживаемые приложения
- 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T,ATM-25,ATM-51,ATM-155, 100VG-AnyLan,TR-4,TR-16Active,TR-16 Passive
- Соответствие стандартам
- ГОСТР54429,ГОСТР18690,ISO/IEC11801,EN 50173,TIA/EIA-568
- Гарантия
- Компонентная - 15 лет. 25 лет - в составе сертифицированной СКС NIKOMAX
- Тип упаковки
- Фанерный барабан
- Длина кабеля в упаковке, м
- 305
- Кабель
- 305
