Описание

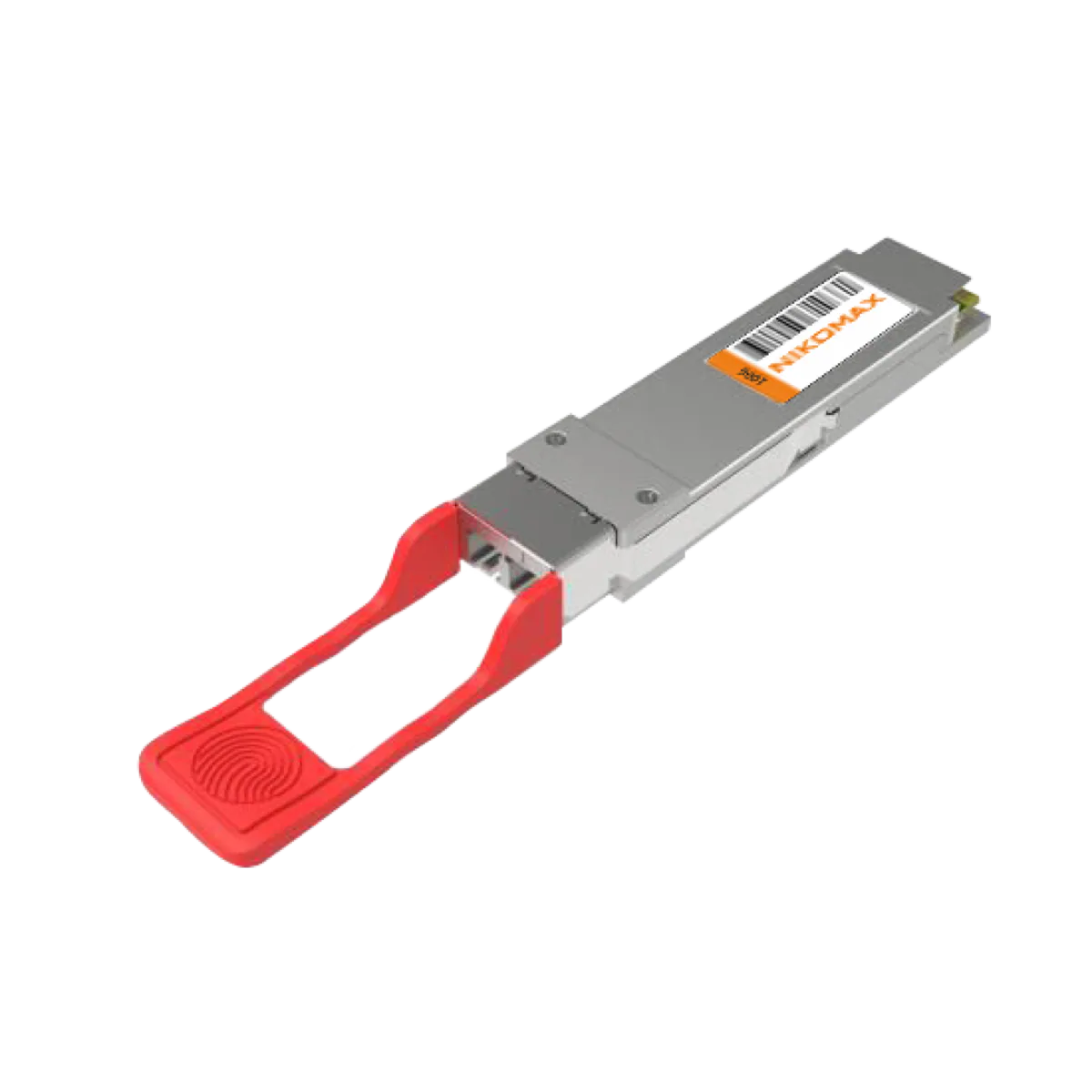

NIKOMAX GL-OT-SQ100LC2-ZR4 предназначен для оптической линии связи на расстояние до 80 км. Оптический трансивер объединяет в одном модуле тракты передачи и приема. На стороне передачи четыре полосы последовательных потоков данных восстанавливаются, ретимизируются и передаются на четыре лазерных драйвера, которые управляют четырьмя лазерами с модуляцией электропоглощения (LanWDM) с центральными длинами волн 1296, 1300, 1305 и 1309 нм. Затем оптические сигналы мультиплексируются в одномодовое волокно через стандартный промышленный разъем LC. На приемной стороне четыре полосы оптических потоков де-мультиплексируются встроенным оптическим DE-мультиплексором. После оптический сигнал усиливается SOA.
DEMUX разделяет поток на четыре канала, которые восстанавливаются PIN-фотодетектором и усилителем перекрестного импеданса, ретимизируются и передаются на выходной драйвер. Этот модуль имеет электрический интерфейс с возможностью горячего подключения, низкое энергопотребление и 2-проводной последовательный интерфейс.
Характеристики
- Форм-фактор
- QSFP28
- Тип разъемов
- 2*LC
- Тип излучателя
- EML
- Тип волокна
- SМ (9/125 μm)
- Рабочая длина волны, нм
- TxRx:1296, 1300, 1305, 1309
- Расстояние передачи данных, км
- 40
- Скорость передачи данных, Гбит/с
- 100
- Питание, В
- 3,3
- Температура, °C
- Эксплуатация от 0 до +70
- Влажность, %
- 0 - 85 (отсутствие конденсата)
- Габариты изделия (ШхГхВ), мм
- 18,35x78x8,5
- Гарантия
- 3 года
